Jak skonfigurować router na patyku
Wykorzystanie routingu na patyku
Obecnie tam, gdzie występuje implementacja sieci wirtualnych dochodzi do sytuacji polegającej na stworzeniu możliwości komunikacji między urządzeniami (stacjami roboczymi), które znajdują się w różnych podsieciach VLAN. Istnieje kilka sposobów, które umożliwiają taką komunikację.
Jeśli chcesz obejrzeć instrukcję video – kliknij 🙂
Różne VLANy – sposoby komunikacji dla odrębnych sieci
I sposób – wykorzystanie w środowisku sieciowym urządzenia (przełącznika warstwy 3), które oprócz zadań standardowego switcha (warstwy 2) spełnia zadania realizowania funkcji routingu.
II sposób – wykorzystanie routera i połączenie go z przełącznikiem tyloma przewodami, ile będzie występować sieci VLAN.
III sposób – praktyczna metoda, która obecnie jest dość często wykorzystywana w sieciach komputerowych dotyczy routera na patyku (ang. Router-on-a-stick), a polega na wykorzystaniu jednego przewodu łączącego router z przełącznikiem (na routerze tworzy się subinterterfejsy).
Konfiguracja routera na patyku dla różnych sieci VLAN
Opis topologii
Powyższa topologia składa się z:
- czterech stacji roboczych (H1, H2, H3, H4);
- dwóch przełączników (SW1, SW2);
- jednego routera (R1);
- dwóch odrębnych sieci VLAN (VLAN 5 10.0.5.0/24 i VLAN 10 10.0.15.0/24).
Realizacja konfiguracji routera na patyku zawiera:
- Przypisanie adresów wraz z maską do stacji roboczych (H1, H2, H3, H4);
- Skonfigurowanie subinterfejsów na routerze (R1);
- Skonfigurowanie trybu trunk (możliwość komunikacji się różnych podsieci) na interfejsie routera (R1);
- Konfiguracja na przełącznikach (SW1, SW2) przypisania odpowiednich VLANów, wraz z dostosowaniem trybów access i trunk;
- Wykazanie, iż nastąpi prawidłowa komunikacja między VLANami różnych podsieci.
Konfiguracja urządzeń:
VLAN 5 (stacje robocze H1, H2):
VLAN 15 (stacje robocze H3, H4):
R1:
Router>en Router#conf t Router(config)#interface gigabitEthernet 0/0/0.1 Router(config-subif)#encapsulation dot1Q 5 Router(config-subif)#ip address 10.0.5.1 255.255.255.0 Router(config-subif)#exit Router(config)#interface gigabitEthernet 0/0/0.2 Router(config-subif)#ip address 10.0.15.1 255.255.255.0 Router(config-subif)#encapsulation dot1Q 15 Router(config-subif)#ip address 10.0.15.1 255.255.255.0 Router(config-subif)#exit Router(config)#interface gigabitEthernet 0/0/0 Router(config-if)#no shutdown
SW1:
Switch>en Switch#conf t Enter configuration commands, one per line. End with CNTL/Z. Switch(config)#interface gigabitEthernet 0/2 Switch(config-if)#switchport mode trunk Switch(config-if)#switchport trunk allowed vlan 5,15 Switch(config-if)#exit Switch(config)#interface fastEthernet 0/1 Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 5 Switch(config-if)#exit Switch(config)#interface fastEthernet 0/2 Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 15 Switch(config-if)#exit Switch(config)#interface gigabitEthernet 0/1 Switch(config-if)#switchport mode trunk
SW2:
Switch>en Switch#conf t Switch(config)#interface gigabitEthernet 0/1 Switch(config-if)#switchport mode trunk Switch(config-if)#switchport trunk allowed vlan 5,15 Switch(config-if)#exit Switch(config)#interface fastEthernet 0/1 Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 5 Switch(config-if)#exit Switch(config)#vlan 15 Switch(config)#interface fastEthernet 0/2 Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 15 Switch(config-if)#exit

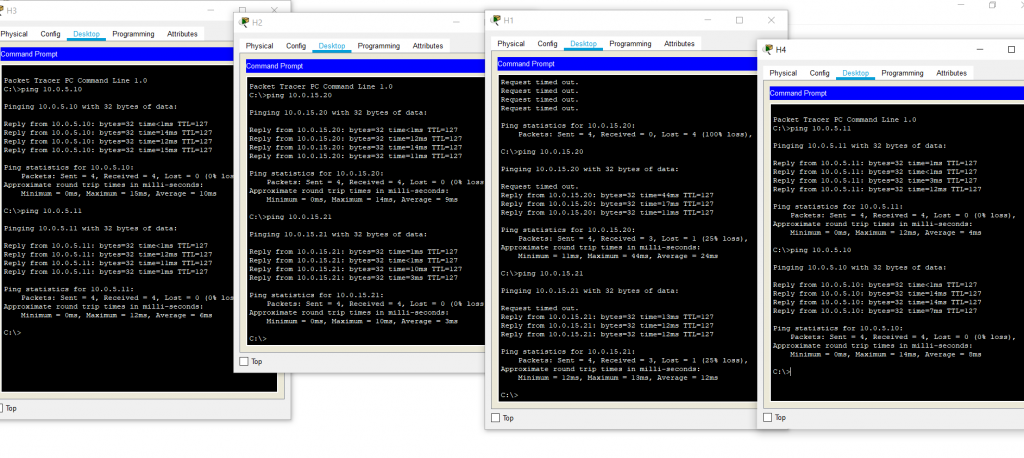

Komunikacja między różnymi VLANAMI-prawidłowa:
