Jednoobszarowy OSPF [Konfiguracja Mikrotik]
Wstęp
Pojedyncza sieć obszarowa OSPF to taka, w której wszystkie routery w sieci należą do tego samego obszaru OSPF. W tego typu sieciach wszystkie routery mają pełną wiedzę na temat topologii sieci i mogą obliczyć najkrótszą ścieżkę do wszystkich miejsc docelowych w obszarze. Dzieje się to za pomocą technologii LSA (Link-State) czyli stany łącza.
Wstęp
Konfiguracja Routera 1
Konfiguracja Routera 2
Konfiguracja Routera 3
Test Routera 1
Test Routera 2
Test Routera 3
Test komputerów
Konfiguracja OSPF
Konfigurację w formie video obejrzysz tutaj 🙂

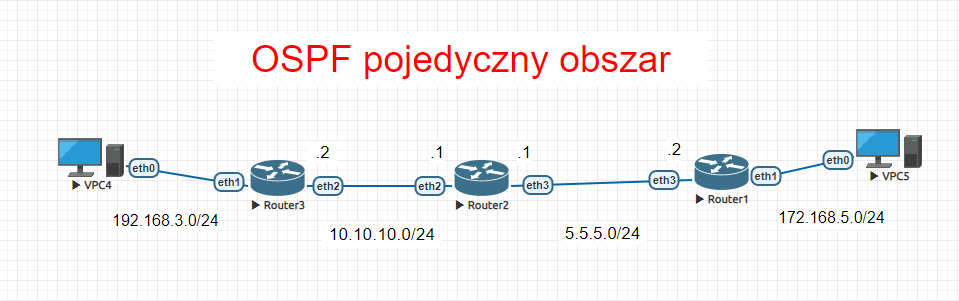

Topologia jakiej użyję
Na każdym routerze musimy zapropagować jego sieci, każda będzie należeć do jednego i tego samego obszaru (który posiada również to samo ID)
ROUTER 1
Po zalogowaniu do winboxa musimy nadać adresy na poszczególne interfejsy
Przechodzimy do zakładki IP > Addresses i znakiem „+” dodajemy adres
Uzupełniamy pola
Address: adres interfejsu z maską w zapisie CIDR
Interface: interfejs routera
Klikamy Apply i OK
Czynność powtarzamy dla drugiego interfejsu
Teraz musimy ogłosić sieci
Przechodzimy do zakładki Routing > OSPF > Networks
Uzupełniając pola
Network: nasze sieci
Area: domyślną nazwą jest backbone, można ją zmienić wedle uznania
I wpisujemy kolejną sieć

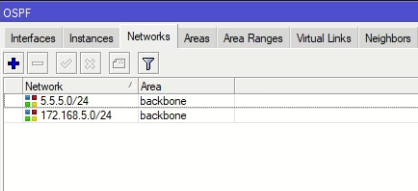

Sieci ogłoszone
Czynności powtarzamy na innych routerach
ROUTER 2
Nadanie adresów
I kolejny interfejs
Rozgłoszenie sieci

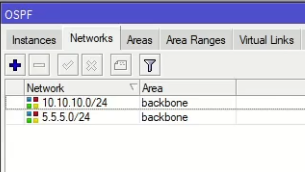

Jak widać sieci są rozgłoszone
ROUTER 3
Nadanie adresów
Zapropagowanie sieci
I widzimy sieci są już ogłoszone
Test routingu
Test wykonamy za pomocą pingów, najpierw z każdego routera

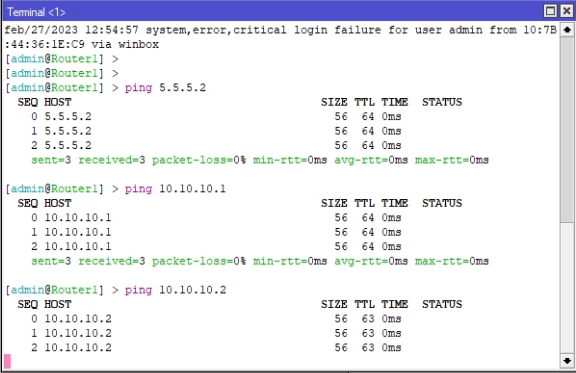

ROUTER 1

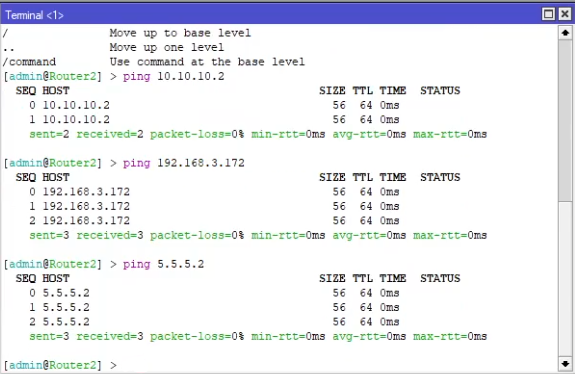

ROUTER 2

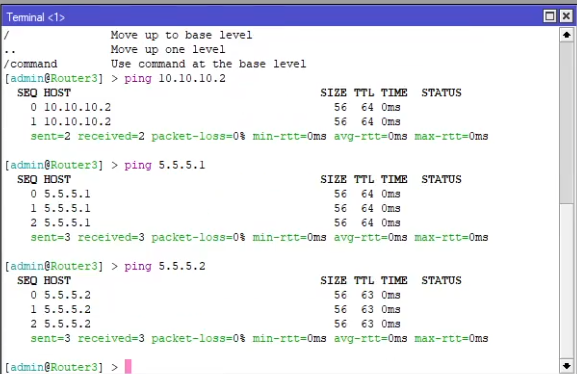

ROUTER 3

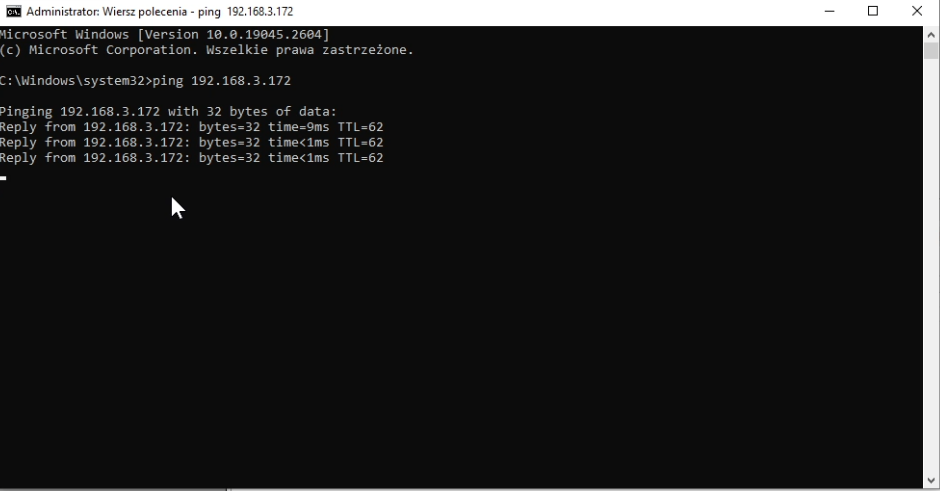

Komunikacja między routerami jest, teraz przetestujemy komputery
Jak widać wszystko działa.
