Zaawansowana konfiguracja DHCP – jak go skonfigurować przy różnych sieciach VLAN

Konfiguracja serwera DHCP z wykorzystaniem routera na patyku. Router będzie posiadać trzy podinterfejsy – każdy będzie miał skonfigurowany serwer DHCP w celu obsługi dzierżawy adresów IP stacji roboczych w sieci VLAN.

Konfigurację w formie video obejrzysz tutaj 🙂

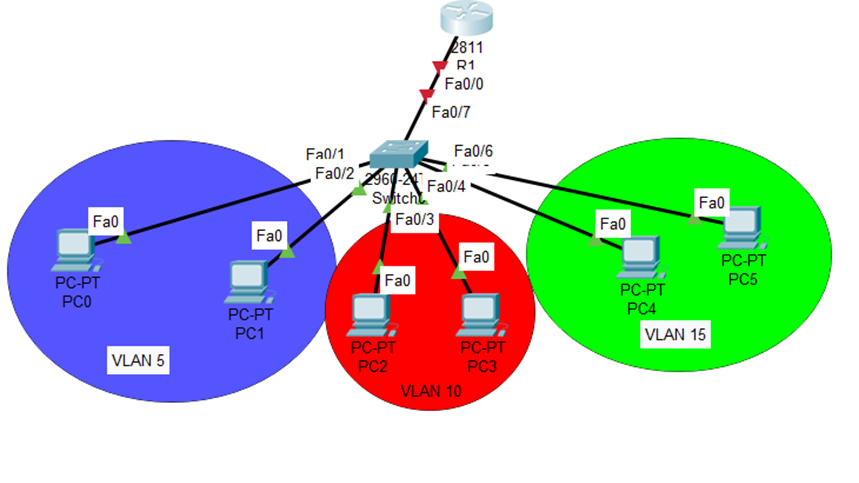

Wykorzystana topologia

Opis topologii

Powyższy schemat obejmuje:

• R1 – router
• SW1 – switch
• 6 stacji roboczych w różnych VLAN – VLAN 5, VLAN 10, VLAN 15

Cele do zrealizowania

Konfiguracja serwera DHCP na routerze w celu obsługi stacji roboczych z różnych sieci VLAN. Sprawdzenie poprawności wykonania zadania poprzez przypisanie adresów automatycznie do hostów.

Konfiguracja urządzeń

R1

Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int fastEthernet 0/0
Router(config-if)#no ip address
Router(config-if)#no shutdown

Router(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

Router(config-if)#int f0/0.5
Router(config-subif)#
%LINK-5-CHANGED: Interface FastEthernet0/0.5, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.5, changed state to up

Router(config-subif)#encapsulation dot1Q 5
Router(config-subif)#ip address 192.168.5.1 255.255.255.0
Router(config-subif)#desc vlan5_subinterface
Router(config-subif)#int f0/0.10
Router(config-subif)#
%LINK-5-CHANGED: Interface FastEthernet0/0.10, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.10, changed state to up

Router(config-subif)#encapsulation dot1Q 10
Router(config-subif)#ip address 192.168.10.1 255.255.255.0
Router(config-subif)#desc vlan10_subinterface
Router(config-subif)#int f0/0.15
Router(config-subif)#
%LINK-5-CHANGED: Interface FastEthernet0/0.15, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.15, changed state to up

Router(config-subif)#encapsulation dot1Q 15
Router(config-subif)#ip address 192.168.15.1 255.255.255.0
Router(config-subif)#description vlan15_subinterface
Router(config-subif)#

SW1

Switch>en
Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#vlan 5
Switch(config-vlan)#name IT
Switch(config-vlan)#vlan 15
Switch(config-vlan)#name PRYWATNA
Switch(config-vlan)#vlan 10
Switch(config-vlan)#name KSIEGI
Switch(config-vlan)#exit
Switch(config)#interface fastEthernet 0/7
Switch(config-if)#switchport mode trunk

Switch(config-if)#
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/7, changed state to down

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/7, changed state to up

Switch(config-if)#exit
Switch(config)#interface range fastEthernet 0/1-2
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 5
Switch(config-if-range)#exit
Switch(config)#interface range fastEthernet 0/3-4
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 10
Switch(config-if-range)#exit
Switch(config)#interface range fastEthernet0/5-6
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 15

Tworzenie serwera DHCP na routerze dla różnych VLANów

R1

Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#ip dhcp pool vlan5
Router(dhcp-config)#network 192.168.5.0 255.255.255.0
Router(dhcp-config)#default-router 1
Router#
%SYS-5-CONFIG_I: Configured from console by console

Router#
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#ip dhcp pool vlan5
Router(dhcp-config)#default-router 192.168.10.1
Router(dhcp-config)#dns-server 8.8.8.8
Router(dhcp-config)#exit
Router(config)#ip dhcp excluded-address 192.168.5.1
Router(config)#ip dhcp excluded-address 192.168.5.255
Router(config)#ip dhcp pool vlan10
Router(dhcp-config)#network 192.168.10.0 255.255.255.0
Router(dhcp-config)#default-router 192.168.10.1 255.255.255.0
Router(dhcp-config)#default-router 192.168.10.1
Router(dhcp-config)#dns-server 8.8.8.8
Router(dhcp-config)#exit
Router(config)#ip dhcp excluded-address 192.168.10.1
Router(config)#ip dhcp excluded-address 192.168.10.255
Router(config)#ip dhcp pool vlan15
Router(dhcp-config)#network 192.168.15.0 255.255.255.0
Router(dhcp-config)#default-router 192.168.15.1
Router(dhcp-config)#dns-server 8.8.8.8
Router(dhcp-config)#exit
Router(config)#ip dhcp excluded-address 192.168.15.1
Router(config)#ip dhcp excluded-address 192.168.15.255

Weryfikacja automatycznego przypisania adresów na stacjach roboczych

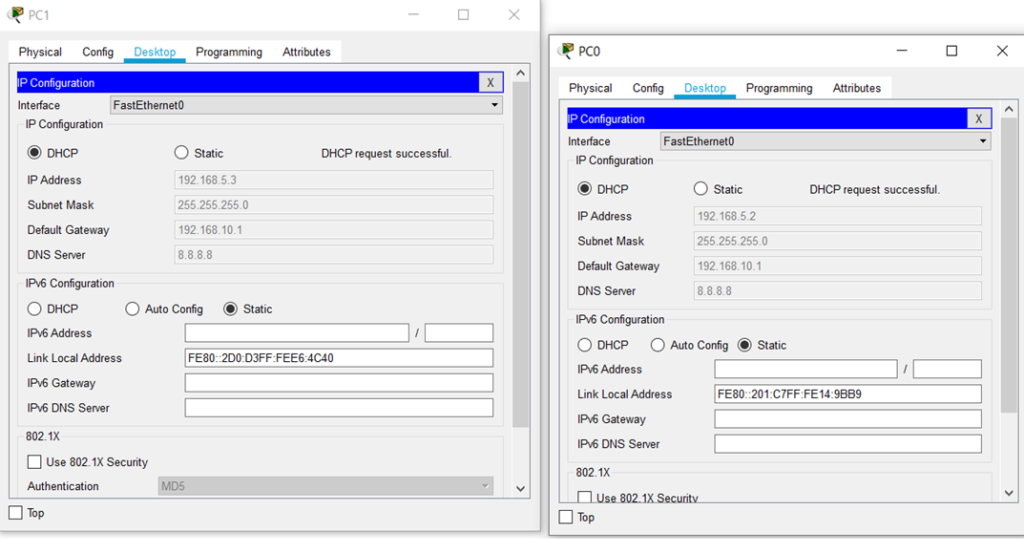

VLAN5

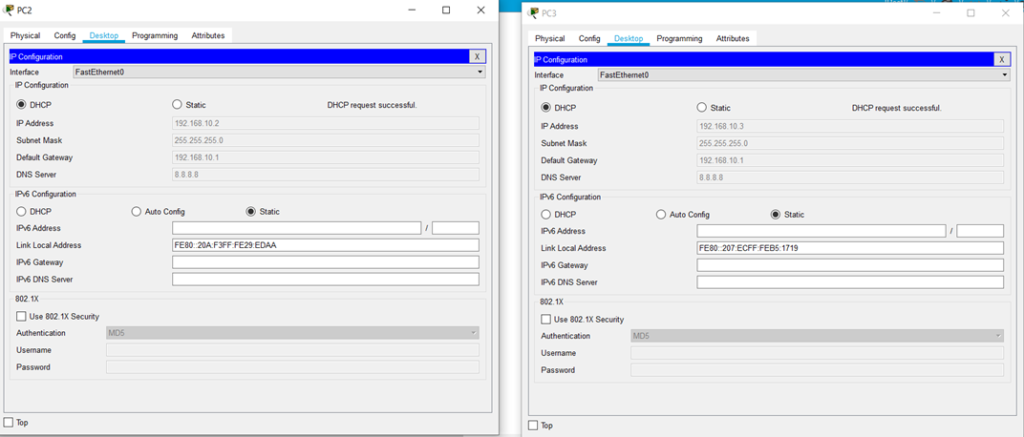

VLAN10

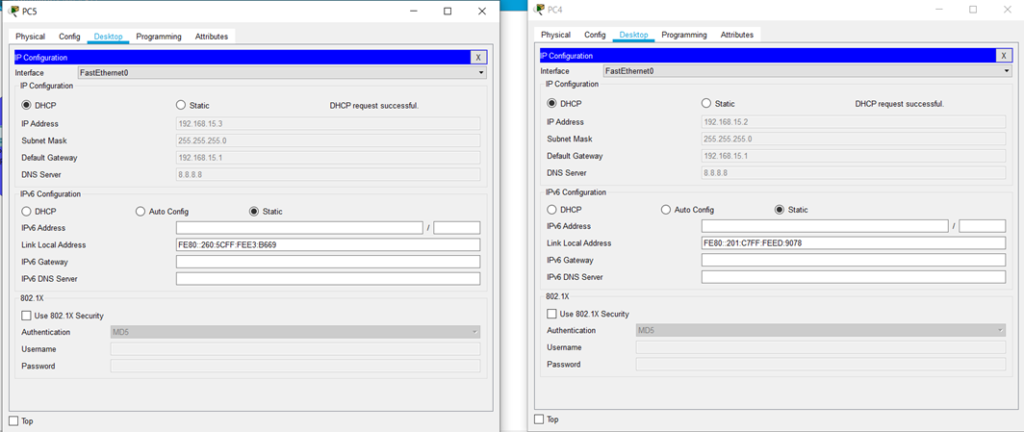

VLAN15
